Żaluzje akustyczne DECIBEL AL®
![Żaluzje akustyczne DECIBEL AL®](/cache/i/1832560b343c6ec3c58a1e221c851f01_1000x1000f_AL300-AL600-acoustic-louver-soundproofing.webp)
![Żaluzje akustyczne DECIBEL AL®](/cache/i/1832560b343c6ec3c58a1e221c851f01_1000x1000f_AL300-AL600-acoustic-louver-soundproofing.webp)
![Żaluzje akustyczne DECIBEL AL®](/cache/i/a2ff447aa522426d69cbfc0c0b6f3f1b_1000x1000f_AL300-AL600-acoustic-louver-soundproofing-DECIBEL.webp)
![Żaluzje akustyczne DECIBEL AL®](/cache/i/29fea1474b9c61d494760c31d83860ca_1000x1000f_AL300-AL600-acoustic-louver-soundproof-DECIBEL.webp)
![Żaluzje akustyczne DECIBEL AL®](/cache/i/6bf789fa3af2aefcc6bef95861388030_1000x1000f_AL300-AL600-acoustic-louver-soundproof-sound-insulation.webp)

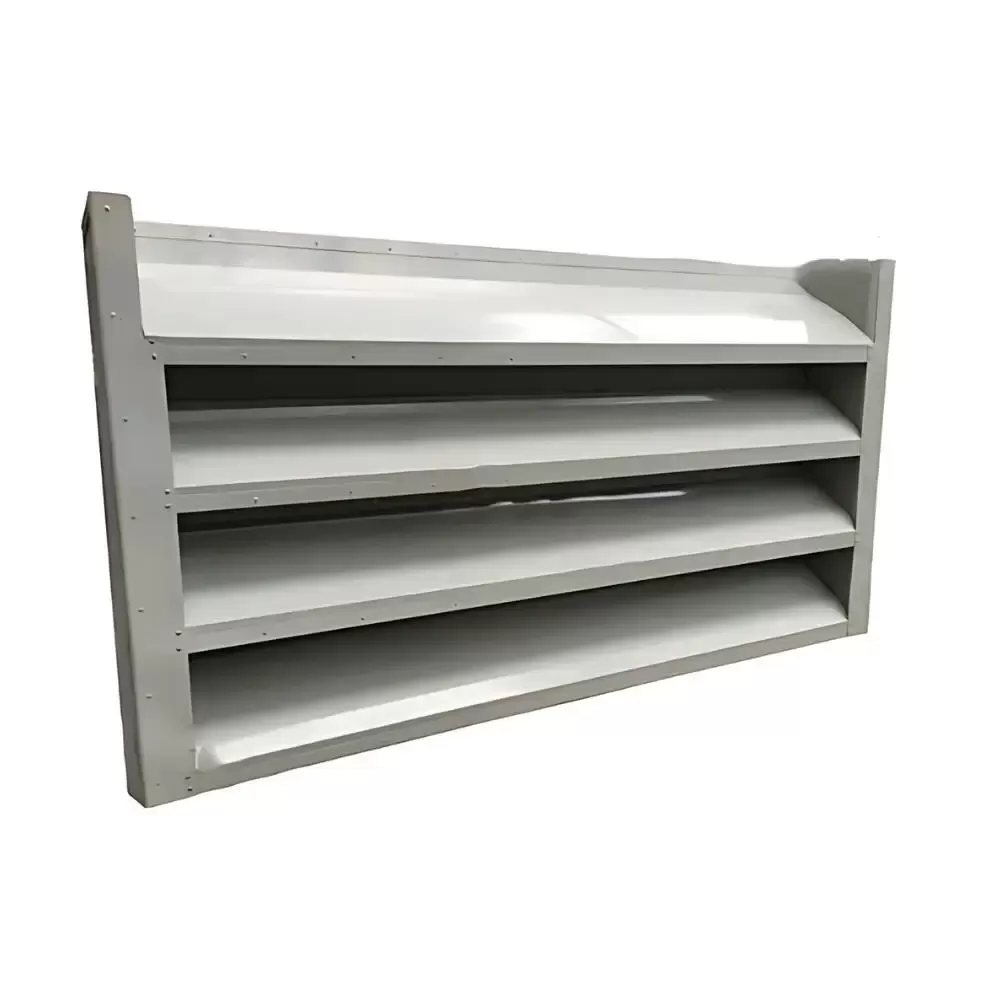

DECIBEL AL® 300 i DECIBEL AL® 600 to system tłumiący z pojedynczą żaluzją. Żaluzje wykonane są z blachy stalowej wypełnionej materiałem dźwiękochłonnym i jednostronnie przykryte blachą perforowaną.
Standardowe rozmiary pudełka to 300 x 1000 x 1000 mm. lub 600 x 1000 x 1000 mm. Ułatwia to montaż tłumików w otworach elewacyjnych lub zawieszanie ich na metalowej konstrukcji nośnej. Mogą być również przechowywane jako samodzielne tłumiki ścienne ekranu. DECIBEL AL® 300 i DECIBEL AL® 600 są stosowane głównie w maszynowniach, otworach wentylacyjnych, agregatach prądotwórczych, kotłowniach, chłodniach kominowych lub innych instalacjach przemysłowych lub HVAC.

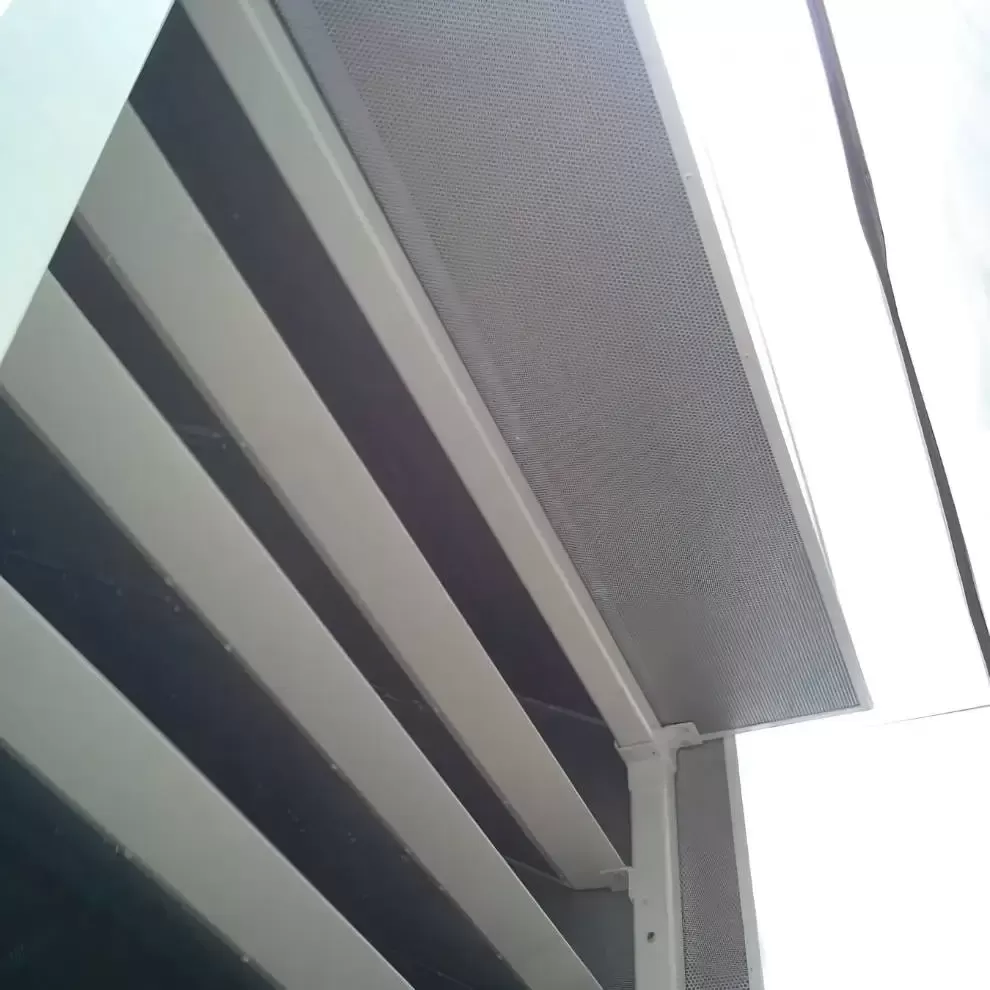

DECIBEL AL® składa się z ocynkowanej lub malowanej proszkowo metalowej ramy i modułowych części, w tym dźwiękochłonnych i dźwiękochłonnych paneli przednich. Skrzydła wykonane są z blachy ocynkowanej z wykończeniem z blachy perforowanej i wypełnieniem materiałem dźwiękochłonnym.
Żaluzje dźwiękochłonne DECIBEL AL® są produkowane specjalnie do zastosowań, w których przez żaluzje musi przechodzić duża ilość powietrza i gdzie przestrzeń montażowa jest ograniczona. Obejmuje to obudowy, generatory i systemy chłodzenia/ogrzewania.
Produkowane są dwa standardowe rozmiary żaluzji dźwiękochłonnych DECIBEL AL® (300 i 600), każdy z własnymi właściwościami w zakresie przepływu powietrza, izolacji akustycznej i głębokości montażu. DECIBEL AL® może być również produkowany w rozmiarach niestandardowych.
Standardowe wymiary DECIBEL AL® |
300 х 1000 х 1000 mm.; (Niestandardowe wymiary dostępne na zamówienie) |
Materiał: | Stal galwanizowana; blacha perforowana; Dźwiękochłonny materiał akustyczny; Aluminium |
Wykończenie i kolory: | in RAL |
Właściwości: | Mała głębokość instalacji; Łatwe do zainstalowania; Odporny na śnieg i deszcz; |
Montaż: | Poprzez bezpośrednie mocowanie za pomocą śrub lub na ramie montażowej; Specyfika instalacji zależy od cech technicznych projektu. |
Właściwości akustyczne DECIBEL AL® zgodnie z EN ISO 140-1:1997
Performance of DECIBEL AL®
Aerodynamic performance of DECIBEL AL®300 | ||||||||
---|---|---|---|---|---|---|---|---|
Static presure drop (N/m2) | 2,8 | 11,3 | 26,2 | 46,3 | 72,3 | 99,2 | 142,6 | 185,1 |
Face velocity (m/s) | 0,5 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 |
Acoustic Performance of DECIBEL AL® 300 | ||||||||
---|---|---|---|---|---|---|---|---|
Octave band center frequency (Hz) | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
Transmission Loss (dB) | 7 | 8 | 11 | 13 | 19 | 19 | 15 | 14 |
Aerodynamic performance of DECIBEL AL® 600 | ||||||||
---|---|---|---|---|---|---|---|---|
Static presure drop (N/m2) | 5,4 | 21,6 | 50,9 | 90,7 | 147,9 | 208,2 | 283,6 | 357,5 |
Face velocity (m/s) | 0,5 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 |
Acoustic Performance of DECIBEL AL® 600 | ||||||||
---|---|---|---|---|---|---|---|---|
Octave band center frequency (Hz) | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
Transmission Loss (dB) | 8 | 10 | 13 | 25 | 32 | 34 | 29 | 30 |
